ΠΡΟΣΟΧΗ!

• Η μέθοδος συναρμολόγησης της καπνοδόχου(καμινάδας) είναι μοναδική και απαράλλαχτη για την κάθε σειρά προϊόντων.
• Πρέπει πάντα να τηρούνται οι ελάχιστες αποστάσεις από τα καυστά υλικά (βλέπε Σήμανση Προϊόντος).
• Οι σφιγκτήρες σύσφιξης τοποθετούνται σε όλα τα τεμάχια.
• Να γίνεται επανέλεγχος της σύσφιξης στην τερματική απόληξη (καπέλο).
• Να γίνεται επανέλεγχος στα στηρίγματα τοίχου και τριγωνικές βάσεις τοίχου ότι έχει γίνει ορθή εγκατάσταση.
• Η εγκατάσταση του συστήματος πρέπει να τηρεί τους ισχύοντες νόμους και οδηγίες.

Μπορείτε να κατεβάσετε τις οδηγίες συναρμολόγησης για τις καμινάδες διπλού τοιχώματος ART-D από εδώ.

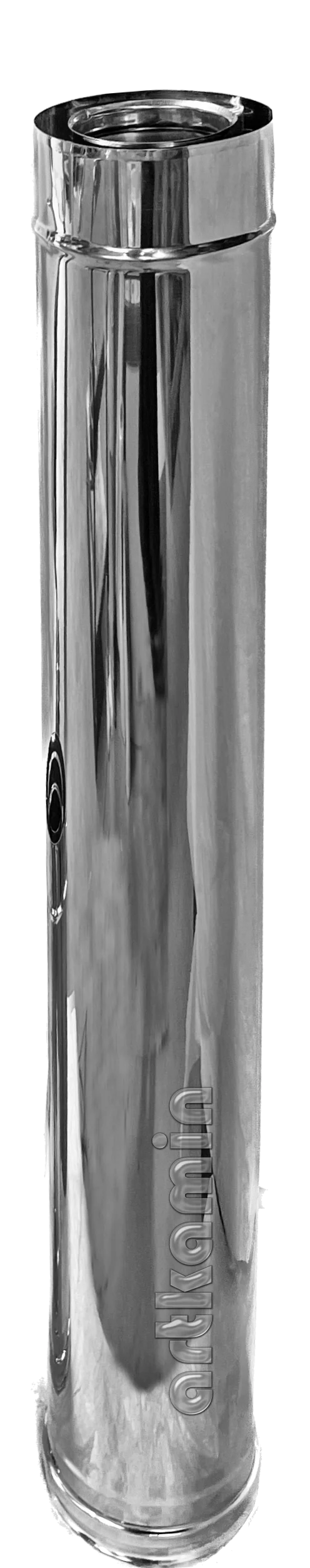

Εγκατάσταση συστήματος καμινάδας διπλού τοιχώματος Σειρά ART-D, ART-D PLUS, ART-D EXT PLUS, ART-C

• Όλα τα τεμάχια τοποθετούνται με τρόπο ώστε η ένωση του εσωτερικού τοιχώματος της καμινάδας να είναι προς την φορά του καπνού, δηλαδή προς τα κάτω. Αυτό επιτρέπει στα συμπυκνώματα να οδηγούνται στον διακλαδωτή (ταφ) και στην τάπα αποστράγγισης, ώστε να απομακρύνονται από το σύστημα. Την φορά της τοποθέτησης την δείχνει το βελάκι στο αυτοκόλλητο επάνω στα τεμάχια.
• Μετράμε τις κατάλληλες αποστάσεις, χαράζουμε την κάθετη με ράμα και τοποθετούμε τα στηρίγματα τοίχου. Προσέχουμε μην συμπίπτουν οι ενώσεις των τεμαχίων με τα στηρίγματα τοίχου.
• Τοποθετούμε το στοιχείο διακλάδωσης (ταφ) με την τάπα καθαρισμού. Το στοιχείο διακλάδωσης 90° (ταφ) τοποθετημένο στην βάση της καπνοδόχου(καμινάδας) είναι σχεδιασμένο και μελετημένο να φέρει φορτίο σύμφωνα με τις προδιαγραφές σε συνδυασμό με στηρίγματα τοίχου και τριγωνικές βάσεις στήριξης, όπως απαιτείται στην εγκατάσταση.
• Για την σύνδεση του καπναγωγού με την συσκευή να χρησιμοποιούνται στοιχεία που παρέχονται.
• Η φλάντζα σιλικόνης τοποθετείται σε ειδικά διαμορφωμένη θήκη στο θηλυκό άκρο της εσωτερικής διαμέτρου.
• Η τριγωνική βάση είναι σχεδιασμένη να στηρίζει το βάρος του συστήματος. Η μέγιστη απόσταση μεταξύ των τριγωνικών βάσεων δεν πρέπει να ξεπερνάει τα 8m.
• Συνεχίζουμε την εγκατάσταση κομμάτι-κομμάτι μέχρι την τερματική απόληξη(καπέλο).
• Τοποθετούμε σφιγκτήρες σύσφιξης σε όλα τα τεμάχια.
